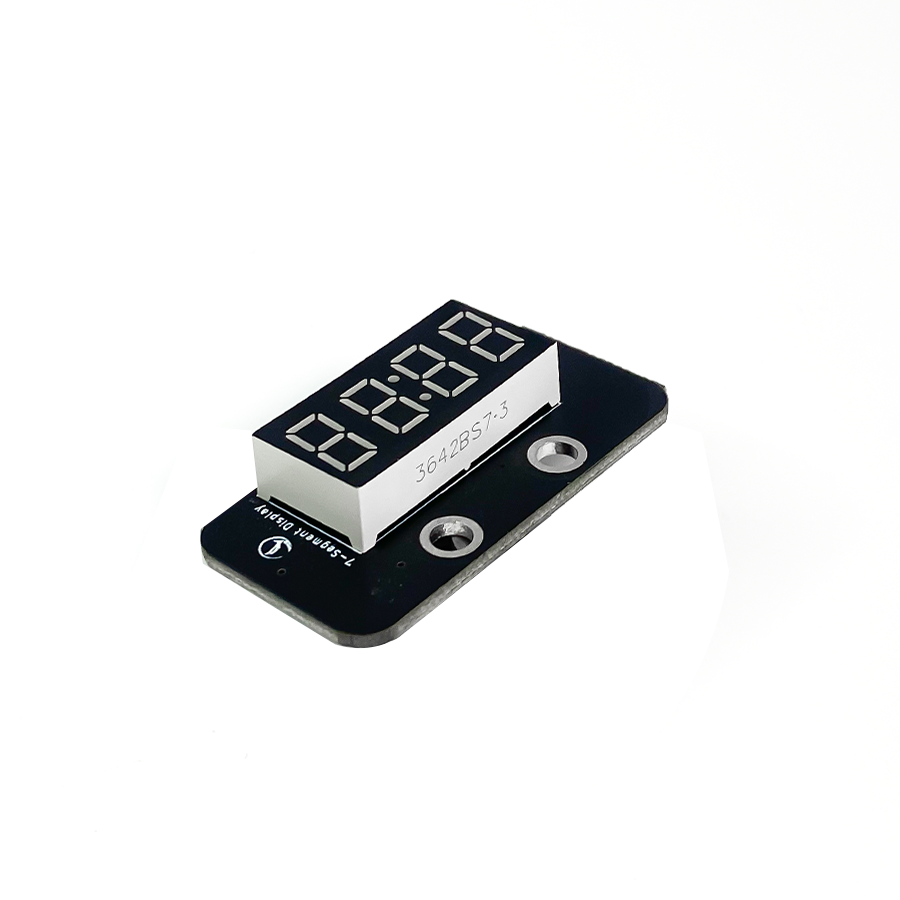

Màn hình 4 số LED 7 đoạn sử dụng LED 7 đoạn anode chung 4 chữ số để hiển thị các số và một vài ký tự đặc biệt. Module có thể được sử dụng trong những dự án để hiển thị các dữ liệu như tốc độ, thời gian, điểm số, nhiệt độ, khoảng cách, v.v.
Thông số kỹ thuật
- Điện áp hoạt động: 3.3 VDC
- Số led 7 đoạn: 4
- Điều khiển: Sử dụng 2 chân tín hiệu DIO, CLK
- Driver chip: TM1637
- Màu đoạn led kỹ thuật số: Đỏ
- Kích thước: 48 x 24 x 23.4 mm (D x R x C)

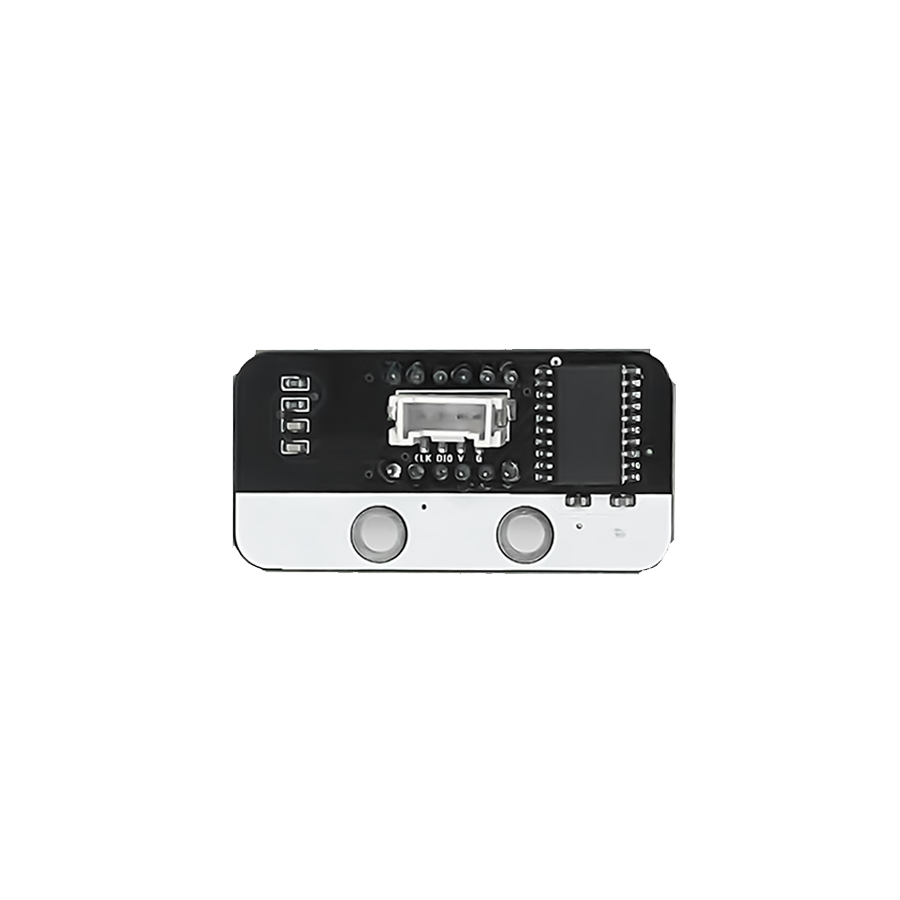

Pinout của màn hình 4 số LED 7 đoạn
Màn hình 4 số LED 7 đoạn có 4 chân, và mỗi chân có chức năng như sau:
| STT | Chân | Chức năng |
| 1 | GND | Nối đất |
| 2 | VCC | Cấp nguồn (3.3V) |
| 3 | CLK | Clock |
| 4 | DIO | Data |
