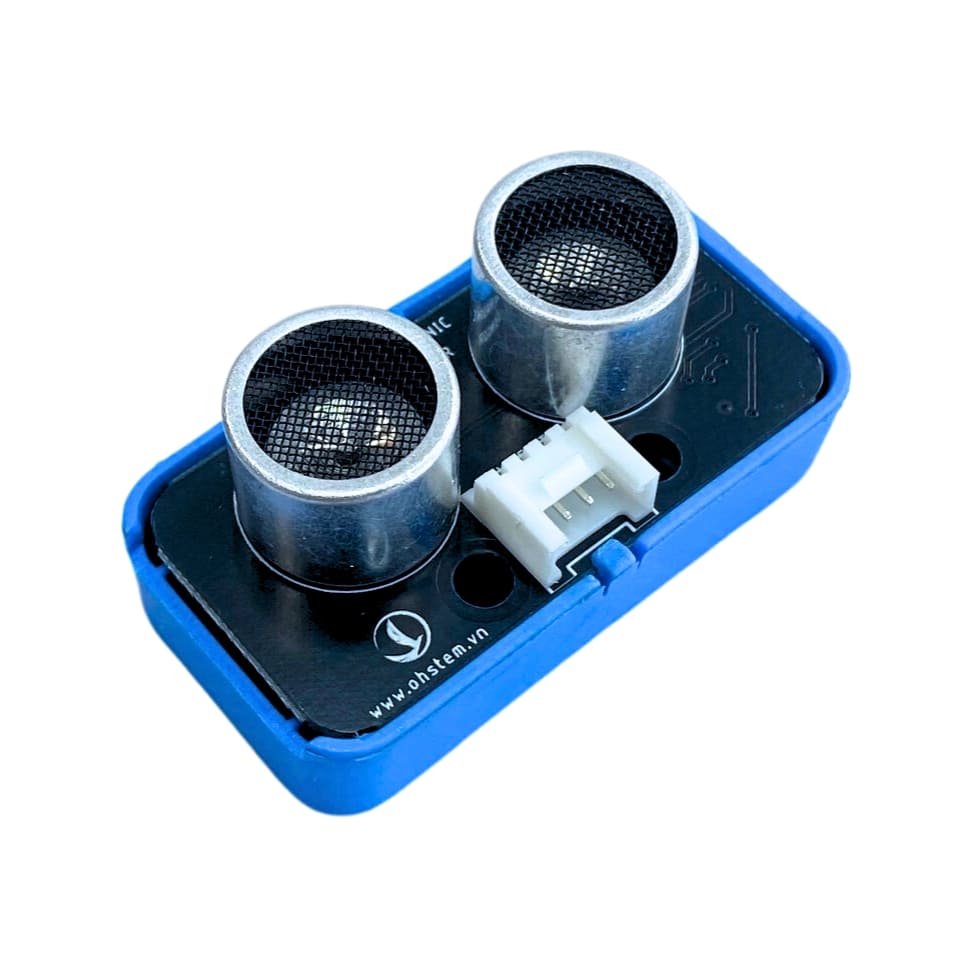

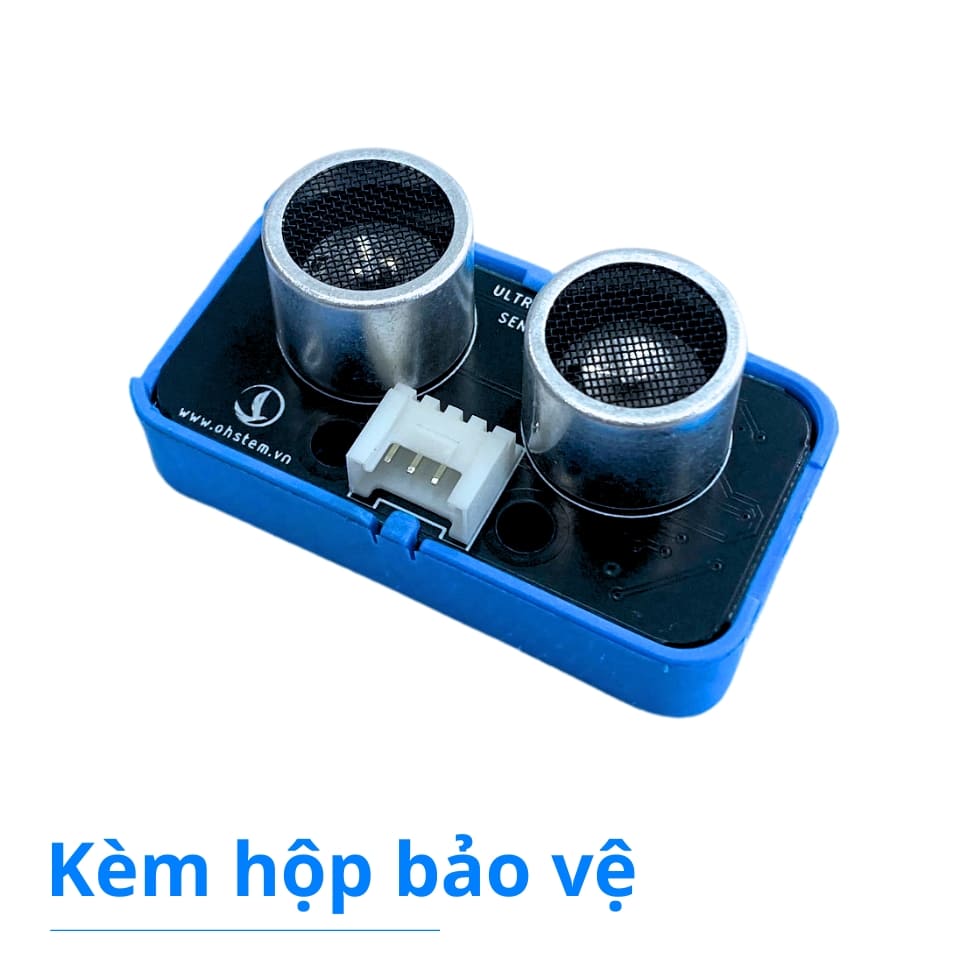

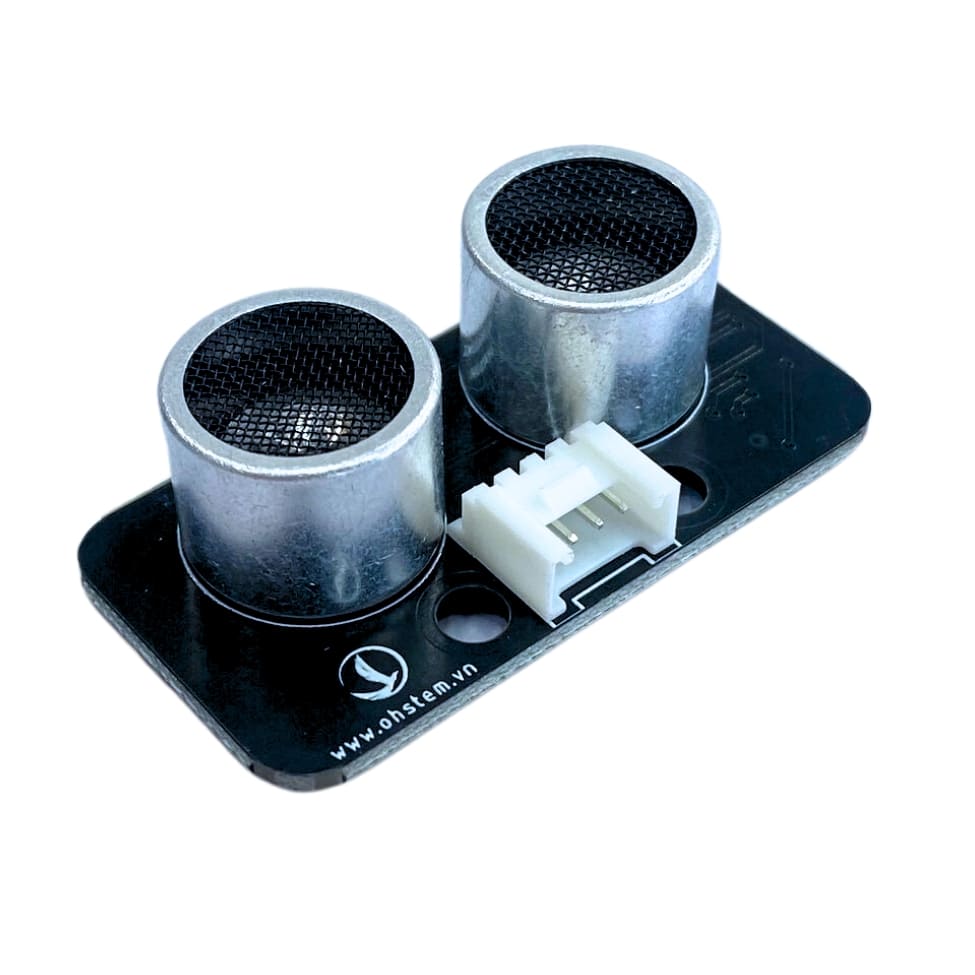

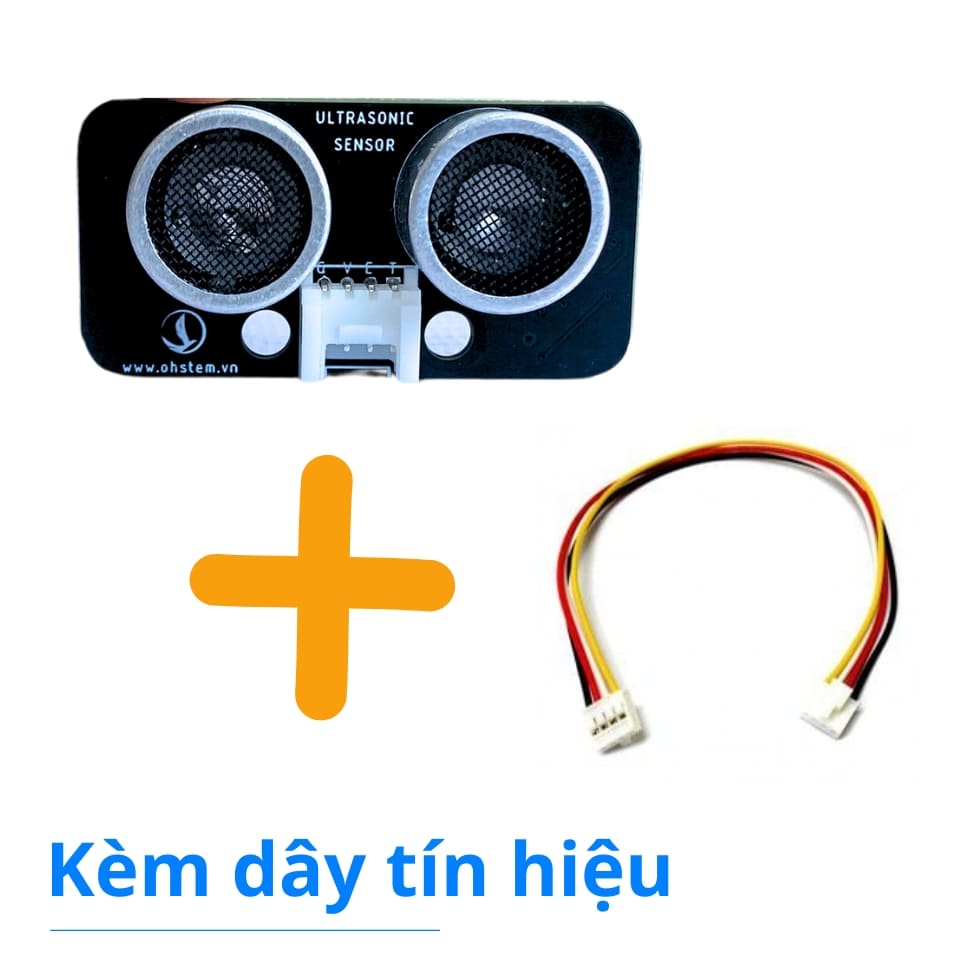

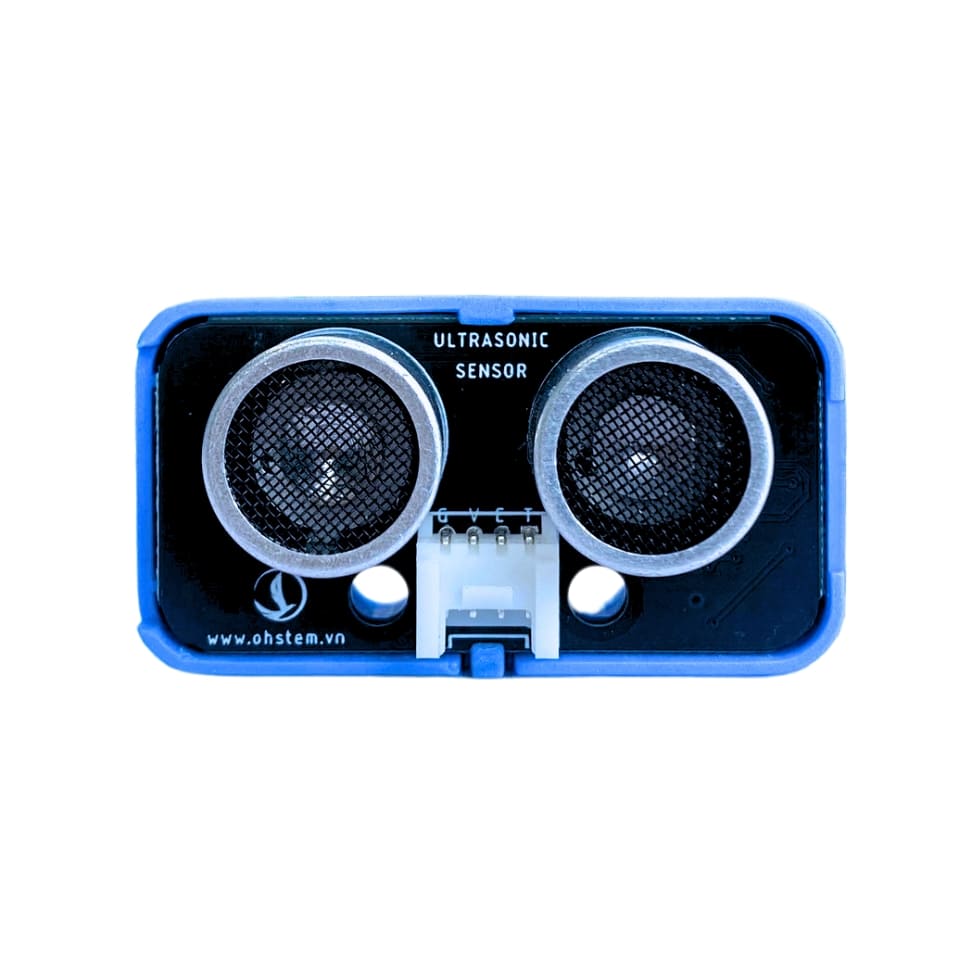

Module cảm biến siêu âm là một mô-đun điện tử được dùng để đo khoảng cách trong phạm vi từ 3cm đến 200cm. Chúng có thể được sử dụng cho các dự án để giúp xe tự động tránh chướng ngại vật hoặc ứng dụng vào các dự án đo khoảng cách (để tính vận tốc xe),…
Thông số kỹ thuật
- Điện áp hoạt động: 3.3V
- Góc đo: 30 degree
- Khoảng cách đo: 3-400cm (with error less than 1cm)
- Tần số siêu âm: 42 KHz
- Ngõ ra: Tín hiệu Digital
- Kích thước module: 45 x 28 x 31 mm (D x R x C)
Pinout của cảm biến siêu âm
Cảm biến siêu âm có 4 chân, và mỗi chân có chức năng như sau:
| STT | Chân | Chức năng |
| 1 | GND | Nối đất |
| 2 | VCC | Cấp nguồn (3.3V) |
| 3 | ECHO | Thu sóng siêu âm |
| 4 | TRIGGER | Phát sóng siêu am |
