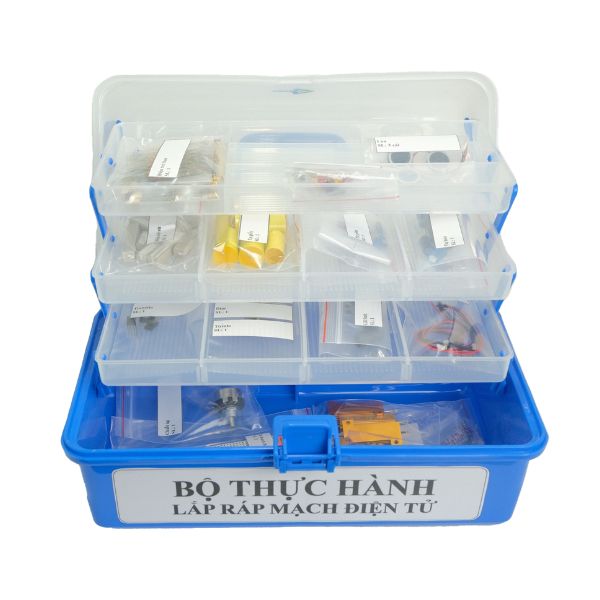

Bộ thực hành lắp ráp mạch điện tử

Bộ thực hành lắp ráp mạch điện tử được thiết kế bám sát theo Thông tư số 38, 39/2021/TT-BGDĐT, áp dụng cho môn Công Nghệ lớp 6, 7, 8, 9, 10, 11, 12 theo Chương trình Giáo Dục Phổ Thông.

Đối tượng sử dụng: Giáo viên, học sinh

Bộ thực hành lắp ráp mạch điện tử bao gồm các thành phần sau, tất cả đều là loại thông dụng, có sẵn trên thị trường:

– Điện trở than: 100Ω; 1kΩ; 470Ω; 4,7kΩ; 2,2kΩ; 330kΩ; 180Ω; 5,6kΩ, công suất 0.25W, sai số 5%, hiển thị trị số bằng vạch màu.

– Điện trở kim loại: 100Ω, 470Ω, 1kΩ, 4,7kΩ, 10kΩ, 33kΩ, 47kΩ, 100kΩ, 330kΩ, 470kΩ, công suất 1W, sai số 10%, hiển thị trị số bằng số.

– Điện trở sứ: 10Ω – 5W, 1Ω – 10W, 10Ω -10w, 15Ω – 10W, 20Ω – 10W, 22Ω – 10W, sai số 5%, hiển thị trị số bằng số.

– Tụ xoay: một số loại tụ xoay có dải từ 10 pF đến 120 pF; Đường kính tụ điện: 6mm.

– Tụ giấy: một số loại tụ giấy có dải từ 500 pF đến 50pF; Điện áp đánh thủng: 275VAC; Khoảng cách giữa 2 chân: 1.5cm; Điện dung: 0.1uF, sai số 5%; Kích thước của tụ: 3.2×1.7×0.5 cm; Trọng lượng: 10g:

– Tụ gốm: 0,01µF, 0,1µF, 0,22µF, 2,2µF sai số 5% – 10%, hiển thị trị số bằng số; chiều dài 13 m; 50V:

– Tụ hóa: 1000µF – 25V, 100µF – 16V, sai số 5% – 10%, hiển thị trị số bằng số; Kích thước: 10x17mm”

– Chiết áp: loại màng than, loại tinh chỉnh, công suất 1W; Sai số: 10%; Nhiệt độ hoạt động: -55oC – 125oC; Công suất: 2W; Loại: Đơn, 3 chân; Trọng lượng của triết áp đơn: 10g:

– Loa: 3 cái, loại công suất 1W; Điện trở : 4 (Ω); Đường kính : 50mm

– Đèn LED: 5 cái LED đơn loại 5V; Cường độ sáng: 1500-2000mcd; Chiều dài chân: 28 mm – 29 mm; Số chân: 2 chân:

– Lõi ferit điện áp đầu vào 220V, điện áp đầu ra 12V, có cường độ dòng điện 1A.

– Tirixto: loại thông dụng NEC2P4M hoặc tương đương; Kiểu chân : TO-220; Dòng : 8A; Điện áp Triac: 600 V:

– Triac: loại BTA 06-600 hoặc tương đương; Dòng thuận cực đại: 0.5A; Điện áp ngược cực đại: 600V; Dòng cực tiểu kích hoạt: 50mA; Dải nhiệt độ hoạt động: -40ºC~125ºC:

– Diac: loại DB 3 hoặc tương đương; điện áp từ 28-36v:

– Tran zi to: mỗi loại 1 cái: C828; A 546; H1061; A671 hoặc tương đương; Điện áp ngược cực đại: 500V; Dòng điện kích cực tiểu: 2mA:

– IC: loại IC 74xx, 78xx; 79xx; hoặc tương đương; Dải điện áp hoạt động: 2 – 6V; Dòng điện tối đa được phép rút qua mỗi đầu ra cổng: 8mA; Bao gồm 6 cổng NOT, 6 cổng vào, 6 cổng ra; ESD tối đa: 3,5KV; Nhiệt độ hoạt động: 0°C đến 75°C:

– Bo mạch thử: kích thước (150×55)mm; Chất liệu: Nhựa ABS; Chịu tải / dòng : 300V / 3-5A:

– Hộp bảo vệ: làm bằng vật liệu nhựa cứng có độ bền cao, có tay xách, kích thước phù hợp.
